性能和用途：

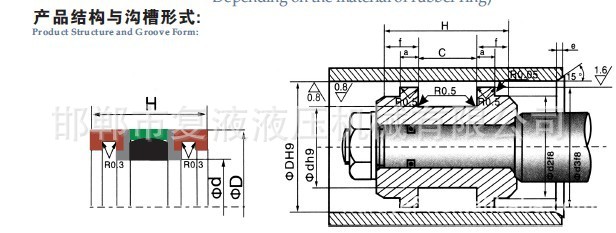

由兩個導向環、兩個擋圈、一個彈性橡膠圈和一個密封環組成，導向環起定位和導向作用，擋圈起支撐和定位作用，彈性橡膠圈提供足夠的預緊力，并對密封環的磨損起補償作用，保證高壓低壓良好的密封性能。適用于液壓缸活塞密封，特別適用于高壓重載雙向密封。

使用溫度：     -40 ℃～ +200℃    (取決于橡膠圈的材質)

適用介質：   液壓油、水、汽等

標記示例

FXGD孔用組合密封

缸內徑100mm

標記：FXGD-100

設計參考標準

設計選用可參考Hunger公司的GD1000K系列

優點：

化學形狀穩定性好，耐高壓

優良的滑動性能，五爬行顯現象

形狀穩定性好，耐磨輕度高，化學穩定性好，大大改善了抗擠壓性能，使用壽命長

適用在中負荷和高負荷的液壓系統中

適用于高壓重載雙向密封

材料：

兩個導向環、兩個擋圈和一個密封環由聚四氟乙烯復合材料制成，彈性體由丁腈膠制成。
